En överblick över specifikationer
-
Process temperature
Any
-
Process pressure / max. overpressure limit
Any
-
Main wetted parts
Non-contact
Applikationsområde
The FQG60 source container is designed to hold the radioactive source during radiometric point level detection, continuous level and density measurement. The radiation is emitted almost unattenuated in one direction only, and is damped in all other directions. This guarantees highest safety for the personnel and a reliable measurement.
Designed to hold the radioactive source during radiometric point level detection, level measurement and density measurement. Radiation is emitted almost unattenuated in one direction only, and is damped in all other directions.
Activity: 137Cs to 1.1GBq (30mCi)
Temperature: No limitation (non-invasive, extraneous)
Pressure: No limitation (non-invasive, extraneous)
Fördelar
High safety level thanks to highest classification for the source supplied (DIN 25426/ISO 2919, typically classification C66646) and safe and easy source replacement
Reliable measurement due to small-size, lightweight container which provides optimized screening

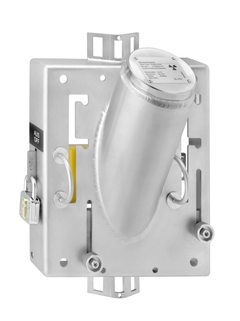

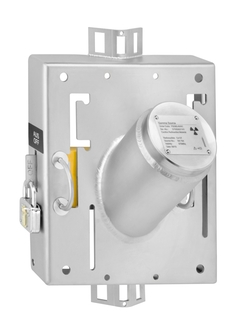

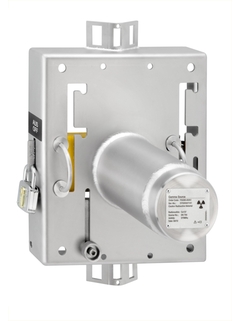

Compact, easy-to-mount device with the possibility of various angles of emission for optimum adaptation to the application
Manual switching on/off and padlock to fix switching positions (on/off), or snap hook to fix switching position; on-switch status easily identified
Integrated mounting device for density measurement on pipes
Optional: Calibration plate for quick and easy density recalibration
Xpert urvalet
-
Specialprodukter
- Designade för krävande applikationer
Tekniska egenskaper
Enkelhet
Varierande
-
Standardprodukter
- Pålitliga, robusta och lätta att underhålla
Tekniska egenskaper
Enkelhet
-
Specialprodukter
- Designade för krävande applikationer
Tekniska egenskaper
Enkelhet
Varierande
| FLEX urvalet | Tekniska egenskaper | Enkelhet |
|---|---|---|
Fundamental urvalet Möt dina grundläggande mätbehov |
Tekniska egenskaper
|
Enkelhet
|
Lean urvalet Hantera dina kärnprocesser med enkelhet |
Tekniska egenskaper
|
Enkelhet
|
Extended urvalet Optimera dina processer med innovativa teknologier |
Tekniska egenskaper
|
Enkelhet
|
Xpert urvalet Hantera dina mest utmanande applikationer |
Tekniska egenskaper
|
Enkelhet
Varierande |
Loading alternative products
Kundcase
-
-
Teknisk information (TI)
Technical Information / Operating Instructions Source container FQG60 Radiometric Level Measurement
Container with radiation source insert with manual switch-on and
switch-offEN SV Välj ett annat språk 11/05/202024/02/201614/09/201512/05/201406/03/2013Språk:
Svenska
Version:
11/05/2020
Filstorlek:
1.3 MB
Filnamn:
TI00445FSV_1820.pdf
-
-
-
Installationsanvisningar (EA)
Snap hook, retaining element for FQG60 Installation instruction
Source container FQG60
EN SV Välj ett annat språk 13/04/2012Språk:
Engelska
Version:
13/04/2012
Filstorlek:
278.7 KB
Filnamn:
EA00058FA2_0111.pdf
-
-
-
Installationsanvisningar (EA)
Saeling set FQG60 Installation instruction
Source container FQG60
EN SV Välj ett annat språk 13/04/2012Språk:
Engelska
Version:
13/04/2012
Filstorlek:
281.5 KB
Filnamn:
EA00049FA2_0111.pdf
-
-
-
ZE (certifikat)
RFID TAG Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 XEN SV Välj ett annat språk 08/02/201920/06/201607/09/201520/08/2015Språk:
Engelska
Version:
08/02/2019
Filstorlek:
6.1 MB
Filnamn:
ZE01020FA2_0418.pdf
-
-
-
Specialdokumentation (SD)
SD Transportation cask for shipping radioactive sources
Radiometric level measurement
EN SV Välj ett annat språk 08/03/202417/01/201923/11/2015Språk:
Engelska
Version:
08/03/2024
Filstorlek:
3.1 MB
Filnamn:
SD01316FEN_0324-00.pdf
-
-
-
Specialdokumentation (SD)
RFID TAG Special Documentation
RFID TAG
Special DocumentationEN SV Välj ett annat språk 12/08/201511/08/2015Språk:
Engelska
Version:
12/08/2015
Filstorlek:
331 KB
Filnamn:
SD01502FA2_0215.pdf
-
-
-
Specialdokumentation (SD)
SD QGx, FQGx, FSG6x
Returning: Source containers, radiation sources
EN SV Välj ett annat språk 19/02/202519/06/202031/10/201711/12/201023/03/2010Språk:
Engelska
Version:
19/02/2025
Filstorlek:
9.5 MB
Filnamn:
SD00309FEN_1625-00.pdf
-
-
-
Specialdokumentation (SD)
SD IEC 61406-1
Automatic identification of physical objects
EN SV Välj ett annat språk 12/04/202312/01/202324/10/202208/11/2021Språk:
Engelska
Version:
12/04/2023
Filstorlek:
649.5 KB
Filnamn:
SD02796PEN_0523-00.pdf
-
-
-
Specialdokumentation (SD)
Operating Instructions Source Container FQG60 Radiometric Level Measurement
U.S. General Licensees
Radiation Safety and Technical Reference ManualEN SV 24/02/201623/09/201305/08/201306/03/201314/03/2011Språk:
Engelska
Version:
24/02/2016
Filstorlek:
335.2 KB
Filnamn:
SD00335FEN_0516.pdf
-
-
-
Specialdokumentation (SD)
QG020, QG100, FQG60, FQG61, FQG62, FQG63, FQG66, QG2000, Mulitplex 9S, TSP Source container
Typ A Verpackungen
Type A PackageEN SV Välj ett annat språk 29/04/202013/04/201708/04/201631/07/201503/07/2015Språk:
Engelska
Version:
29/04/2020
Filstorlek:
1.9 MB
Filnamn:
SD00311FA2_1920.pdf
-
-
-
Specialdokumentation (SD)
Radiation Source container FQG60, FQG61/62, FQG63, FQG66
Supplementary Safety Instructions for radiation sources and source
containers approved for use in CanadaEN SV 21/10/201507/10/201111/12/201005/11/2009Språk:
Engelska
Version:
21/10/2015
Filstorlek:
501 KB
Filnamn:
SD00292FEN_1515.pdf
-
-
-
Specialdokumentation (SD)
Source container FQG60, FQG61, FQG62, FQG63, FQG66 Instructions for loading and changing the source Label set Special Documentation
Radiometric level measurement
EN SV Välj ett annat språk 30/10/2016Språk:
Engelska
Version:
30/10/2016
Filstorlek:
3.4 MB
Filnamn:
SD00297FEN_1616.pdf
-
-
-
Verksamhetsområden (FA)
Level measurement
Product overview for applications in liquids and bulk solids
Språk:
Engelska
Version:
14/10/2022
Filstorlek:
10.5 MB
Filnamn:
FA00001F00EN2522.pdf
-
-
-
Verksamhetsområden (FA)
Misura di livello
Misura di livello
Panoramica dei prodotti per applicazioni in liquidi e solidi sfusiSpråk:
Italienska
Version:
03/03/2023
Filstorlek:
46.9 MB
Filnamn:
FA00001F00IT2522.pdf
-
-
-
Verksamhetsområden (FA)
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
Språk:
Spanska
Version:
01/06/2022
Filstorlek:
7.2 MB
Filnamn:
FA00001Fes Catalogo Nivel_24.22.pdf
-
-
-
Verksamhetsområden (FA)
Füllstandsmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Språk:
Tyska
Version:
14/10/2022
Filstorlek:
10.6 MB
Filnamn:
FA00001F00DE2522.pdf
-
-
-
AI (användningskommentar)
Density measurement in multiphase flow meters
with the new FMG50 from Endress+Hauser
Språk:
Engelska
Version:
08/03/2021
Filstorlek:
571.1 KB
Filnamn:
AI01160F00EN0121.pdf
-
-
-
Tillverkarförsäkran
Product family: Strahlenschutzbehälter
Product root: FQG60-, FQG61-, FQG62-, FQG63-, FQG66-
Declaration number: HE_00042_09.23
Additional information: ADR/RID (2015), Beförderung gefährlicher Güter, IAEA-TS-R-1 (2005, IATA/DGR (2015), Typ A VersandstückEN SV Välj ett annat språk 30/06/2023Språk:
Engelska
Version:
30/06/2023
Filstorlek:
225.4 KB
Filnamn:
HE_00042_09.23 FQG6x Typ A packaging.pdf
-
-
-
Explosionsskydd
Product family: Cerabar M, Cerabar S, Deltabar M, Deltabar S, Deltapilot M, Deltapilot S, Gammapilot, Gammapilot M, Levelflex, Liqui cap M, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Micropilot, Solicap M, Strahlenschutzbehälter, Strahler
Product root: FMB50-, FMB51-, FMB52-, FMB53-, FMB70-, FMD77-, FMD78-, FMG50-, FMG60-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-
, FMP54-, FMP55-, FMP56-, FMP57-, FMR50-, FMR51-, FMR52-, FMR53-, FMR54-, FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, FQG60-, FQG62-, FS
G60-, FSG61-, FTI51-, FTI52-, FTI55-, FTI56-, FTL41-, FTL50-, FTL50H-, FTL51-, FTL51B-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FT
L81-, FTL85-, PMC51-, PMC71-, PMD55-, PMD75-, PMP51-, PMP55-, PMP71-, PMP75-
Region: Europe
Approval agency: BV
Protection: Ex iSpråk:
Tyska
Version:
20/10/2020
Filstorlek:
617.8 KB
Filnamn:
EPS_15_ATEX_1_1011_X_R1.pdf
-
-
-
Explosionsskydd
Product family: Cerabar M, Cerabar S, Deltabar M, Deltabar S, Deltapilot M, Deltapilot S, Gammapilot, Gammapilot M, Levelflex, Liqui cap M, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Micropilot, Solicap M, Strahlenschutzbehälter, Strahler
Product root: FMB50-, FMB52-, FMB53-, FMB70-, FMD77-, FMD78-, FMG50-, FMG60-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-
, FMP55-, FMP56-, FMP57-, FMR50-, FMR51-, FMR52-, FMR53-, FMR54-, FMR56-, FMR57-, FQG60-, FQG62-, FSG60-, FTG20-, FTI51-, FTI52-, FT
I55-, FTI56-, FTL50-, FTL50H-, FTL51-, FTL51B-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, PMC51-, PMC71-, PMD55-, PM
D75-, PMP51-, PMP55-, PMP71-, PMP75-
Region: International
Approval agency: BV
Protection: Ex iSpråk:
Engelska
Version:
08/07/2022
Filstorlek:
5.4 MB
Filnamn:
Smart TEC RIFD_IECEx ATEX UKCA.pdf
-
-
Set of nameplate FQG6x
-
ytterligare delar
Orderkod71099421 -
-
Padlock FQG6x
-
ytterligare delar
RitningsnummerOrderkod2271301302 -
-
Snap hook, retaining element FQG60
-
ytterligare delar
RitningsnummerOrderkod2371130944 -
-
Label "caution radiation" _SS
Orderkod916497-0000
